2011-11-15

NOVATION TWITCH 預設 TRAKTOR PRO 2 面板使用設定細節

NOVATION TWITCH 隨機附贈 TRAKTOR PRO 2 控制面板. 下載 tsi 檔, 馬上可控 4個 DECKS 及 4 組 SINGLE 效果器.

A. 匯入 TWITCH TRAKTOR PRO 2 設定檔
1. 從這裡下載 TWITCH TRAKTOR PRO 2 控制設定 .tsi檔 HERE
2. 匯入, 開啟 TWITCH_TRAKTOR_1_0.tsi
3. 匯入選項

4. Controller Manager - Device 選 TWITCH, In-Port Out-Port 選 Twitch
5. 完成

B. 將 TWITCH 設為 TRAKTOR 2 的內建聲卡

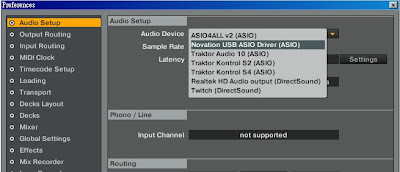

1. AUDIO SETUP 選擇聲卡
2.Mixing Mode設  Internal,  OUT 34 當監聽 (MONITOR), OUT 12 為總輸出 (MASTER)
3 AUX 輸入連到 DECK A 輸入 (或其它 DECK)
4. 完成
C. TWITCH 控制 TRAKTOR PRO 2 所有功能列表:
1. BROWSER


BROWSER: 切換目前面板和Browser 視窗
4 DECK :切換 Essential 和 Browser 視窗
LOAD A/C: 將歌曲 LOAD 進 "DECK A / DECK C鍵 " 決定的 DECK.
LOAD B/D: 將歌曲 LOAD 進 "DECK B / DECK D鍵 " 決定的 DECK.
OPEN:開啟資料夾
CLOSE 關閉資料夾
BROWSE 鈕:
  • 轉動旋鈕可在資料夾或歌單上下移動.
  • 壓一下, 可在資料夾和歌單間移動
  • SHIFT+轉動旋鈕: 可加速移動

2. DECK HOT CUES
按下 HOT CUES後, 1-8 鍵對應到 TRAKTOR 的 8 個 HOT CUE

按一下 1-8 鍵可儲存 HOT CUE 或跳到設好的 HOT CUE .
SHIFT + 1-8 鍵可刪除 HOT CUE


3. DECK FX
按 FX 後, 可用 1-4 鍵開啟插入效果器 1-4






4. LOOP
按 LOOP 鍵進入 LOOP 功能

Pad1: Loop 1/4 拍 (1/16 音符)
Pad2: Loop 1/2 拍 (1/8 音符)
Pad3: Loop 1 拍
Pad4: Loop 2 拍
Pad5: Loop 4 拍
Pad6: Loop 8 拍
Pad7: Loop 16 拍
Pad8: 開/停 Loop 功能
SHIFT+Pad5: Loop 範圍往後 1拍
SHIFT+Pad6: Loop 範圍往前 1拍



5. BEAT GRID
按 BEAT GRID 可設定 BPM 和 拍格

















Pad1, Pad2: 移動 Beat Marker
SHIFT+Pad1/Pad2: 加速移動 Beat Marker

Pad3: BPM x 2
SHIFT+Pad3: BPM/2

Pad4: TAP

SHIFT+ Pad4: 開啟節拍器聲音

Pad5, Pad6: 微調 BPM
SHIFT+PAD5/Pad6: 加快微調 BPM

Pad7: 鎖住 BPM
SHIFT+Pad 7 開鎖


Pad8: 加 Beat Marker
SHIFT+Pad8: 刪 Beat Marker




6. FX SectionTWITCH 在此控制 4台 SINGLE 效果器參數


FX 1 ON, FX 2 ON, FX 3 ON, FX 4 ON 可開關效果器 1-4號
4 個 FX PARAMS 按鍵都沒亮時: 旋鈕1-4 分別控制 1-4 號效果器的 dry/wet

按 FX 1 PARAMS: 旋鈕 1 控 FX 1 的 dry/wet, 旋鈕 2 控 FX 1 的參數1,  旋鈕 3 控 FX 1 的參數 2,  旋鈕 4 控 FX 1 的參數 3,
按 FX 2 PARAMS: 旋鈕 1 控 FX 2 的 dry/wet, 旋鈕 2 控 FX 2 的參數1,  旋鈕 3 控 FX 2 的參數 2,  旋鈕 4 控 FX 2 的參數 3,
以下類推~~

7. EQ, FILTER, GAIN, EFFECT SELECT
這裡控制 EQ, FILTER, FILTER 開/關





SHIFT + FILTER 可調整 GAIN
旋轉 FX 1 SELECT: 1 號效果器可換不同效果
壓下並旋轉 FX 1 SELECT 3 號效果器可換不同效果
旋轉 FX 2 SELECT: 2 號效果器可換不同效果
壓下並旋轉 FX 2 SELECT 4 號效果器可換不同效果

8. 唱盤控制及觸控條 Deck Controls and Touchstrip

CUE 設定CUE 或從 CUE點播放
PLAY: 播放/暫停
BACK 和 FWD 往前後跳一小節
SHIFT+BACK 和 FWD: 往前後跳一拍
SYNC: 同步鍵
SHIFT+ SYNC 將 DECK 設為 MASTER CLOCK
TEMPO 旋轉可調 BPM, 壓著旋轉可調較大範圍
SWIPE: 進入刷觸控條模式:
  • DECK 停止時, 可用觸控條刮碟
  • DECK 播放中, 可用觸控條微調 BPM
DROP: 觸控條移動模式, 可快速在歌曲中移動 (放手會自動跳回 SWIPE 模式)
DECK A / DECK C 按鈕: 可切換 TWITCH 左邊控制 DECK A 或 DECK C
DECK B / DECK D 按鈕: 可切換 TWITCH 右邊控制 DECK B 或 DECK D
SHIFT+壓一下 TEMPO 鈕, Key Lock On/Off
SHIFT+壓著轉 TEMPO 鈕, 可調整 Key Lock 音高


D.其他補充

1. 啟動 TRAKTOR 2 的 4 DECK 功能

2. 預設值 4 DECK 鍵和 BROWSER 鍵, 都切換 Essential 和 Browser 視窗 (LAYOUT), 建議把 4 DECK 按鍵改成切換 Essential 和 Mixer (或 Extended)!

    3. 玩家可用 TRAKTOR PRO 2 DEMO 體驗用 TWITCH 控制 TRAKTOR PRO 2 的感覺


    E. 相關連結
    說明書下載

    2011-11-14

    NOVATION TWITCH 硬體和預設 ITCH 功能圖解

    TWITCH 的預設面版可對應 ITCH


     機體後面
    1 MASTER OUT (LEFT, Right ): 總音量輸出, 可用 TRS 接頭送平衡輸出
    2 Booth Out (Left , Right ): 監聽輸出, 由 RAC 接頭送出非平衡輸出, 音量大小可和 MASTER OUT 分開控制
    3 Booth Output Switch (Master , Cue ): 切換 BOOTH OUT 送 MASTER OUT 或 CUE OUT
    4 Aux Input (Left , Right ) 聲音輸入接頭, 可接 CD, iPAD 等
    5 Aux Gain:  可加減輸入信號 -10 到 +36 dB
    6 Direct Monitoring switch (ON, OFF) ON 經由 TWITCH 硬體監聽無延遲, OFF 經電腦監聽會延遲
    7 USB PORT: USB 連接埠
    8 Security lock 安全鎖

    機體前面
    9 mic input  麥克風插孔
    10 mic gain 麥克風音量調整 +12 to +60 dB.
    11 Headphone socket 耳機插孔

    面板
    瀏覽部分
    12 SCROLL 轉動旋鈕可在歌單或音樂庫間移動,
    13 BACK音樂庫移動控制
    14 FWD 音樂庫移動控制
    15 AREA 在不同瀏覽模式間切換, SHIFT+AREA 可提供排序功能
    16 VIEW 在 ITCH 各種波形顯示間切換 包括關閉波形顯示
    17 LOAD A 將歌曲放進 A 唱盤
    18 LOAD B 將歌曲放進 B 唱盤

    混音控制
    19 Deck channel fader 調整唱盤音量, 也可當 FADER FX 調整效果參數
    20 Crossfader: Crossfader 音量控制
    21 Channel bargraph meter 聲軌長條圖 通常顯示總音量輸出
    22 TRIM 輸入音量增益旋鈕: 將歌曲音量調到差不多大, 可避免音量過大, 並可獲得較佳的 FADER 控制範圍
    23 HIGH 高音 EQ 增減 6 或 12 db
    24 MID 中音 EQ 增減 6 或 12 db
    25 LOW 低音 EQ 增減 6 或 12 db
    26 Headphone Cue select 選擇監聽唱盤
    27 FADER FX 按下可選下一個效果器, 轉動可修改效果器參數
    28 FX ON/OFF 按下可啟動 FADER FX

    總輸出

    29 Headphone level: 耳機音量控制
    30 MIX 調整耳機輸出的監聽音量和總音量的比例
    31 BOOTH 調整 BOOTH 輸出的音量
    32 MASTER 調整 MASTER 輸出音量


    唱盤 DECK 控制

    33 Play /pause 播放/暫停
    34 CUE 記憶 CUE 點或從 CUE 點播放
    35 KEYLOCK 啟動後改 PITCH 不影響音高
    36 SYNC/AUTO 有拍格 (BEAT GRID) 歌曲間自動對拍. SHIFT+SYNC/AUTO 嘗試和沒拍格歌曲對拍
    37 PITCH 歌曲播放速度控制. 直接轉可微調速度. 壓下轉可調較大範圍
    38 SWIPE 刷盤模式  A) 按 SWIPE, SWIPE 亮 可用觸控條暫時加速減速. B) 再按 SWIPE, SWIPE 閃  可用觸控條模擬刮碟
    39 DROP 放唱頭模式: 按 DROP, DROP 亮, 可用觸控條模擬在歌曲中移動 (觸控條放開後TWITCH 跳回 SWIPE 模式)
    40 Touchstrip 觸控條: 功能接近其它控制器的控制圓盤,
    41 HOT CUES 快速記憶/跳到 CUE 點, SHIFT+HOT CUES 可消除CUE點
    42 SLICER 音樂切片, 用1-8 按鍵可決定切片播放順序
    43 AUTOLOOP 自動反覆功能 可用 1-8 按鍵選擇長度 1/16-16 拍
    44 LOOP ROLL 反覆過門功能 可用 1-8 按鍵選擇長度 1/64 -4 拍
    45 PERFORMANCE PADS 表演觸控鍵 1-8
    46 BEAT GRID SET/CLR 配合 BEAT GRID 拍格功能, 可設定 (SET) 或取消 (SHIFT+SET )  BEAT MARKER
    47 BEAT GRID ADJUST/SLIP: A) 按 ADJUST + 觸控條, 可微調歌曲 BPM. B) 如果 BEAT GRID 準確但重拍位置錯誤 可按 SHIFT + ADJUST + 觸控條, 移動整條 BEAT GRID
    48 SHIFT: 搭配功能鍵, 提供第二種功能

    MASTER 效果器


    49 ON/OFF 效果器開/關
    50 FX SELECT  選擇效果器
    51 DECK A 設定效果器控制 A 唱盤
    52 DECK B 設定效果器控制 B 唱盤 (DECK A + DECK B 一起按可將效果器設為MASTER 效果器)
    53 AUX 設定效果器控制AUX (輔助輸入)信號
    54 DEPTH 增減效果
    55 MOD/X 可調整效果器參數 直接轉控參數 1, 壓下轉控參數 2
    56 BEATS 可調整效果調變時間 (下壓可 TAP 效果器變化速度)

    Mic/Aux

    57 LEVEL 輸入音量控制
    58 Headphone 將 Mic 和 Aux 信號送進耳機
    59 ON/OFF
    開啟或關閉 Mic 和 Aux 輸入

    20111114f

    2011-11-09

    TRAKTOR KONTROL S2 試跑報告


     TRAKTOR KONTROL S2 試跑報告
    • 控制盤工作正常, 沒有校正問題
    • 背後 OUTPUT / LEVEL 調到最大, 聲音OK不會爆掉

    • Main Out  1 / 4” Jack 提供TRS專業平衡聲音信號

    • SAMPLE SLOT LOOP , 功能鍵無法切回 HOT CUE (要用滑鼠停止再切換)! 請先設好 Sample 屬性
    • 筆電用電池供電時, S2系統錯誤燈會閃 (插電後解決)

    • 光線過暗時 可能看不到 EQ 旋鈕
    • 請注意 S2 變壓器和插座間距離
    • 請注意聲音信號線長度
    • 控制圓盤在延遲小於 10 ms , 反應比較順暢

    本測試設定細節
    • TRAKTOR 版本: TRAKTOR SCRATCH PRO 2 2.11 PC
    • NI 驅動程式設定 Sample Rate: 96000, Process Buffer 128, Usb buffer 2
    • TRAKTOR 使用 S2 預設 Controller  Mapping
    • Latency < 10 ms
    • 使用電腦: WIN 7 64, i7, 4G, SATA 7200 500G
    • 工作時間一小時

    20111109f

    NOVATION AUTOMAP 4 重點整理

    1. 具備 AUTOMAP 3, AUTOMAP 3 PRO 所有功能
    2. 更簡明的設定流程
    3. AUTOMAP 通知改到視窗右下角, 避免檔到音樂程式視窗
    4. 點擊右下通知可進入 AUTOMAP 了解更多控制信息 (通知也可關閉減少干擾)
    5. AUTOMAP 支援 VST3 插件格式
    6. AUTOMAP 支援的器材有
    • Impulse
    • SL MkII
    • Nocturn Keyboard
    • Nocturn
    • ReMOTE SL
    • Launchpad
    • UltraNova
    • iPhone/iPod Touch

    NATIVE INSTRUMENTS TRAKTOR 相關軟硬體最新版本

    須以使用者帳號登入下載升級

    2011 Nov 2

    Traktor Kontrol X1 Driver 3.0.1 Windows
    Traktor Audio 2 Driver 2.4.23 Mac
    AUDIO 8 DJ Driver 2.4.23 Mac
    Traktor Kontrol S4 Driver 2.4.23 Mac
    Guitar Rig Mobile IO Driver 2.4.23 - Mac

    2011 Oct 27
    Traktor Kontrol S2 1.0.8 Mac OS X 10.5, 10.6
    Traktor Kontrol S2 Driver 3.0.1 Windows

    2011 Sep 21
    Traktor 2.1.1 Mac OS X Update
    Traktor 2.1.1 Win Update


    2011 May 16
    Traktor Audio 6 Driver 1.0.7 Mac
    Traktor Audio 2 Driver 2.4.21 Mac
    Traktor Audio 10 Driver 3.0.0 Windows
    AUDIO 4 DJ Driver 3.0.0 Windows
    AUDIO 8 DJ Driver 3.0.0 Windows
    Traktor Audio 10 Driver 1.0.7 Mac
    AUDIO 4 DJ Driver 2.4.21 Mac
    AUDIO 8 DJ Driver 2.4.21 Mac
    Traktor Kontrol S4 Driver 3.0.0 Windows

    2011-11-03

    KORG microSTATION 合成器工作站連接 iOS5 iPAD2 測試報告



    KORG microSTATION 合成器工作站和 iOS5 iPAD2 連接, MIDI 功能測試

    硬體需求: iPad 相機連接套件


    測試結果:
    KORG microSTATION, PROG, CH1
    請將 microSTATION 調到 PROG模式, 並選擇在 MIDI CH1 的第一軌
    • CoreMIDI: OK
    • GarageBand: 可以接收音符輸入, Pitchband, Modulation, ARP, Polyphony 超過10
    • Animoog: 可以接收音符輸入, Pitchband, Modulation, ARP, Polyphony 超過10
    • MIDI Monitor: Keyboard, Pitch Bend, Modulation OK
